Робот улитка robosnail

robosnail aquagenesis автоматическое устройство для чистки смотрового стекла аквариума

Доставка по России бесплатная. Оптовые продажи и сервисные центры адреса на сайте robosnail.ru

Аквариумное оборудование

До момента первоначального использования устройства вам необходимо выполнить несколько простых пунктов:

Разместить установочную (базовую) станцию с проводником самого устройства на аквариум.
Полностью зарядить аккумулятор перед использованием.
Осуществить программирование робо снэйла
4 начать работу вашего устройства с ручной очистки или попросту подождать 24 часа обратного отсчёта для выполнения первоначальной очистки в автоматическом режиме.


Стр.2

СОДЕРЖАНИЕ (слева номер страницы в руководстве, правее номер по порядку)



4 –Упаковочный перечень для вашего устройства

5 –  1.Подготовка стекла аквариума

6 –  2.Установка базовой станции с проводниками устройства на аквариуме

9 -   3. Подключение питания базовой станции, установка аккумулятора на робоснэйл

10 -  4. Монтаж робоснэйла и его чистящего устройства в аквариуме

13 – 5. Программирование траектории очистки

15 -  6. Робоснэйл готов для работ по очистке

16 – 7. Рекомендации по чистящим «шинам» для робоснэйла для оптимальной работы

17 -  Важно: предостережение по безопасности.

18  - Гарантии

19 – Письменный отказ от ответственности

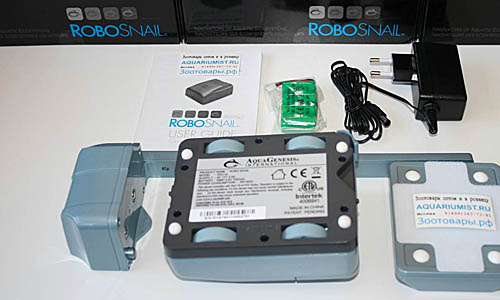

Стр. 4 – Упаковочный лист и комплектность

Само устройство – робоснэйл
Базовая станция
Проводники устройства (верхний и нижний)
Аккумулятор (Никель-кадмиевый 4,8 вольта 700 ма/часов)
Очиститель и очистительная накладка
Зарядное устройство AC/DC (на выходе 9 вольт постоянного тока 0,5 ампера)
Липучие застёжки для монтажа
Руководство по быстрому вводу в эксплуатацию


Стр. 5 –

1. .Подготовка стекла аквариума



Рисунок аквариума



Шаг 1. Подготовка внутренней поверхности стекла (влажной – изнутри аквариума)

Подготовить внутреннюю часть смотрового стекла аквариума, которое будет очищать робот, для чего:

-  удалить все типы животных, которые прикрепляются к поверхности аквариумного стекла. Такие типы животных, как морские звёзды, улитки, поедающие водоросли рыбы, которые присасываются к стеклу и пр. не могут содержаться в аквариумах, где используется робот. Эти типы животных могут разделении магнитов очистителя, повреждающее само базовое устройство.

-  следует убрать или переместить все насосы, провода, камни, украшения и т.п., которые могут явиться помехой и препятствовать движению робота при очистке.

-  приведите в исходное состояние внутреннюю поверхность стекла путем очистки вручную, чтобы не оставалось, водорослей, наслоений или минеральных отложений.

- выровняйте донный субстрат (гравий, камни, песок), для того, чтобы оптимизировать чистящие параметры робота.



Шаг 2.   Подготовка внешней (сухой) поверхности стекла аквариума

- Очистите поверхность смотрового стекла от влаги, жировых загрязнений и пыли, чтобы гарантировать надлежащую силу сцепления базового устройства. Внешнее стекло должно быть сухим!

- уберите или переместите все насосы, или оборудование, которое препятствовать передвижению робота по чистящему пути.

Примечание: Подготовьте поверхность аквариумного стекла с помощью стеклоочистителя путем тщательной очистки чистой сухой тканью. Перед установкой робота убедитесь, что стекло совершенно сухо и свободно от любых отложений и осадков.



Стр. 6



2. Установка базовой станции с проводниками устройства на аквариуме



Шаг1. Соедините два проводника в один, как показано на рисунке



Рисунок

Нижний проводник                                      верхний проводник

Шаг 2

рисунок

Приклейте, как показано  две пары «липучки» на проводники

Шаг3

рисунок

Приклейте одну пару липучки на базовую станцию

Шаг 4

рисунок

Соедините, как показано проводники с базовой станцией



Стр. 7

2.Установка базовой станции с проводниками устройства на аквариуме



Шаг 5 Сначала подключите вилку постоянного тока адаптера к базовой станции

Рисунок



Шаг. 6

Снимите предохранительные листки с обратной стороны липучек на проводниках и базовой станции. Надёжно закрепите, как показано, полностью собранную базовую станцию к верхней правой части аквариума вертикально.

Рисунок для стандартного и бескаркасного аквариума



Стр. 8

2.Установка базовой станции с проводниками устройства на аквариуме

Установка аквариума у стены.

Аквариум должен быть отодвинут от стен на 6 мм

Рисунок

При установке аквариума встроенного в стену зазор между аквариумом и крайней левой стенкой не должен превышать 12 мм для обеспечения оптимальной очистки.

Примечание:

Полное онлайн руководство по установке встроенных в стену аквариумов можно найти на сайте www.robosnail.ru



Шаг 7.

Направьте провод адаптера, как пожелаете и соедините вилку с сетью. Убедитесь, что провода не будут мешать траектории движения робота при очистке.

Рисунок

Адаптер соединен с розеткой



Стр. 9

3. Подключение питания базовой станции, установка аккумулятора на робоснэйл



Шаг 8.



После подключения питания на левой стороне загорается красный индикатор (где показано)

Рисунок



Шаг 9.

Установите аккумулятор, как показано на основной блок, а затем включите, переведя выключать в положение “On” и закройте аккумулятор крышкой. Кнопка Старт – загорится красным.

Рисунки

2 рисунка слева подпись:

При первоначальном использовании рекомендуется 8-часовая зарядка перед программированием устройства.

Примечание: Не нажимайте кнопку старта в этот момент.

На рисунках справа показано, как подключать аккумулятор и место расположения выключателя.



Стр. 10

4.Монтаж робоснэйла и его чистящего устройства в аквариуме



Шаг 10.

Выберете надлежащую толщину стекла, пользуясь прилагаемой таблицей перед тем, как устанавливать робота на сухую поверхность стекла.

Рисунок

Устнановка позиции 3 для аквариумного стекла толщиной 10 мм.

Установка позиции 4 – резервная для возможного будущего использования

Не нажимайте на кнопку.



Таблица.

Ассортимент аквариумов со стеклами толщиной от 6 мм до 10 мм.



Позиция установки – объём в литрах - размеры (длина – ширина-высота), см



Пщзиция – согласно руководству. Используйте измеритель толщины стекла вашего аквариума или свяжитесь с производителем вашего аквариума для уточнения.

После определения толщины стекла установите переключатель в подходящую позицию или возможно приближающуюся к соответствующей толщине.

Максимальная толщина стеклянной панели не должна превышать 10 мм.

Примечание:  использование при превышении определённых параметров

может вызвать неправильную работу или повредить устройство.



Стр. 10

4.Монтаж робоснэйла и его чистящего устройства в аквариуме



Шаг 11

Поместите робота на внешней стороне стекла (с сухой стороны), припаркуйте и придержите его у базовой станции одной рукой. Затем поместите чистящее устройство другой рукой с внутренней стороны (влажной стороны) и совместите этот чистящий элемент сверху в сторону дна (как показано на рисунке) с роботом до того момента когда они будут держаться за счёт магнитного поля.



Рисунок

Надпись справа – удостоверьтесь в том, очищающая прокладка прикреплена.



Предостережение : Удостоверьтесь в том, что главная часть робота находится снаружи (на сухой стороне) аквариума. Убедитесь в том, что направления обоих частей правильны, как показано. НЕ нажимайте стартовую кнопку робота, когда осуществляете сборку в аквариуме. Соблюдайте осторожность, так как сильное магнитное поле может прищемить и повредить пальцы при монтаже и неправильном включении робота и чистящего элемента.



Теперь робот заряжается

После того, как робот будут припаркован к балловой станции надлежащим образом, мерцающий зелёный индикатор справа на базовой станции и непрерывно горящий красный индикатор на базовой станции указывают на то, что аккумулятор подзаряжается. Для первоначального использования дайте аккумулятору зарядиться, как минимум 8 часов до программирования очистки. Робот будет готов к программированию, когда стартовая кнопка перестанет мерцать и будет гореть непрерывно.



Стр. 12

Программирование  траектории  очистки РобоСнэйла (робота).
Вариант: Подготовьте моток липкой ленты 1/2 дюйма (= 12,5 мм) шириной (как устройство видимой оценки)

Наложите эту ленту горизонтально На 50 мм выше уровня песка/гравия если он имеется, для видимости при программировании устройства.



Шаг 1. Для начала программирования нажмите горящую кнопку (означающую, что устройство полностью заряжено) и подождите, пока она не начнёт мигать и перейдёт в режим программирования.



Рисунок



50 мм просвет между уровнем ленты и песка, как показано.



Примечание: Лучше программировать робота за несколько часов до сна.



Стр. 13

Программирование  траектории  очистки РобоСнэйла (робота).


Шаг 2. Робот теперь двигается вниз со стартовой кнопкой горящей мерцающим зелёным. НАЖМИТЕ КНОПКУ, когда он достигнет расположения верхней части ленты. При этом кнопка перестанет мерцать. Таким образом устройство запишет первую базовую линию – выше уровня грунта.



Рисунок

Надпись справа. Обеспечьте расстояние в 70 мм от любой из внутренних декораций.



ПРИМЕЧАНИЕ: Если вдруг на пути устройства окажется любое из упомянутых выше препятствий – это может вызвать потерю магнитной поддержки и падение устройства. Это может повлечь за собой повреждение устройства или привести к персональному ранению!



Стр. 14

 Программирование  траектории  очистки РобоСнэйла (робота).


Шаг. 3 Робот повернёт налево, включит «вторую колонну» и двинется вверх. Стартовая кнопка останется гореть непрерывным зелёным всё это время.



Шаг. 4  После того, как робот достигнет верхнего уровня аквариума его стартовая кнопка загорится мигающим зелёным. Робот двинется опять вниз. Когда робот достигнет верхнего края ленты – это сигнал для пользователя, чтобы нажать стартовую кнопку вновь – во второй раз. Когда нажмёте ещё раз, сигнал сменится на мерцающий голубой, который означает, что программирование окончено. Устройство завершает программирование и возвращается назад на балловую станцию, паркуется для зарядки.



Шаг. 5  Удалите липкую ленту после программирования робота. Если необходимо очистите следы от клея.

Рисунок



Стр. 15

Робоснэйл готов для работ по очистке.


Шаг 1.

После программирования основное устройство должно быть надлежащим образом припарковано к базовой станции. Теперь робот заряает свои аккумуляторы для выполнения работ по чистке. Кнопка питания должна гореть непрерывно, а индикатор справа на базовой станции должен быть мигающим зелёным, а левый указатель на базовой станции будет гореть непрерывным красным. Робот начинает свой отсчёт 24 часов для своего последующего цикла очистки. Робоснэйл теперь будет активироваться каждые 24 часа автоматически от запрограммированного времени.



Шаг2.

Для ручной очистки активируйте робота только тогда, когда он полностью заряжен (Стартовая кнопка – непрерывно зелёная).



Примечание: После активации для ручной чистки, робот будет начинать свой следующий 24-часовой отсчёт после последнего времени активации. Избегайте осуществлять это в ночное время перед тем, как отойти ко сну.

рисунок



Стр. 16

Рекомендации по чистящим «шинам» для робоснэйла для обеспечения  оптимальной работы
Регулярная очистка «шин» (очистителей) на главном устройстве обеспечит вашему роботу оптимальную работу.
а) Когда вы должны чистить «шины»?

- когда заметите отклонения от нормы или

Каждые 3 месяца

б) как вы сможете легко очистить поверхности «шин»

- отключите адаптер от сети;

- отцепите главное устройство, держа его одной рукой и одновременно придерживая очиститель другой рукой;

- Оставьте главное устройство подключённым, как обычно;

- Приготовьте влажную тряпку для очистки;

- Следуйте шагам показанным ниже.

3 рисунка

Шаг 1. Держите главное устройство одной рукой – рис.1

Шаг 2. Нажмите кнопку как показано на рис.1 другой рукой. Кнопка станет мигающей голубой. Левая и правая пара шин начнут вращаться в противоположных направлениях.

Шаг 3. Продолжайте держать устройство (рис 2) одной рукой и возьмите мокрую тряпку другой и прижмите к каждой двигающей поверхности «шин».

Шаг 4. Поверните устройство, как показано на рис 3 левые и правые пары «шин» изменят направление вращения. Используя мокрую тряпку прижмите её к каждой вращающейся поверхности.

Шаг 5. Повторите действия согласно шагам 3 и 4 пока не почувствуете, что «шины» достаточно очищены.

Шаг 6.  Повторите дествия согласно шагам 3 и 4 с сухой тряпкой и полностью осушите «шины»

Шаг7. Возвратите в исходное состояние устройство ( откройте аккумулятор, подвиньте выключать в положение OFF, затем опять на ON и закрой     те дверку аккумулятора.

Примечание: Не нажимайте кнопку ещё раз.

Шаг 8. Следуя указаниям руководства Quick Start, установите робота и очиститель



Стр. 17

Важно: предостережение по безопасности.

- РобоСнэйл  использует мощные магниты, которые могут стать причиной ранений.



- Предупреждение: НИКОГДА не помещайте ни одну их частей этого устройства, вблизи притягивающих магниты поверхностей или чувствительных электронных устройств. Сюда относятся устройства чувствительные к магнитному полю и магнитные карты, такие как хард-диски, кредитные карты с магнитной лентой. Держите такие устройства подальше от робота.



- Не роняйте РобоСнэйл – Так как это высокотехничное устройство с применением чувствительных электронных компонент для того, чтобы сделать робота небольшим, но эффективным. Поэтому Робот является хрупким устройством. Примите меры, чтобы избежать падения внешнего устройства робота. После падения на пол внутренняя часть робота может быть безвозвратно повреждена. Случившееся при этом не является гарантийным случаем, и не будет покрываться за счёт гарантии.



- Всегда должен быть обеспечен и существовать надлежащий просвет между внутренним очистителем (с влажной стороны) и любыми декорациями аквариума- камнями, кораллами и пр., чтобы внутренняя часть не разорвала магнитное сцепление с наружной (сухая сторона) контролирующей стороной робота. Неправильное внутреннее устройство аквариума может привести к падению и повреждению внешней (с сухой стороны) части робота и аннулирует действующую гарантию.

-  Работоспособность робота обеспечивается 2 условиями: (1) это устройство не создаёт помех, (2)  это устройство может воспринимать помехи, включающие воздействия, которые могут оказать нежелательные последствия на его работоспособность.



- ОПАСНОСТЬ: во избежание возможных ударов электрическим током следует принимать меры предосторожности, когда работаете с водой и использованием аквариумного оборудования.



- Убедитесь  в безопасном монтаже проводов перед включением робота. Читайте и соблюдайте все важные предупреждения и замечания в отношении этой бытовой техники.



- Не пытайтесь самостоятельно ремонтировать устройство и обращайтесь к производителю для обслуживания и не отказывайтесь от обслуживания.



- Не включайте робота при повреждении проводов или вилки.



- При работе с устройством избегайте попадания капель воды на провода вилку и розетку. Имейте ввиду, что возможно движение капель по проводам к вилке и розетке. При попадании воды, не касаясь проводов, вилки или розетки, сначала отключите электричество от розетки, а затем проводите отсоединение и проверку электрических соединений на наличие воды.



 - Всегда проверяйте сухую сторону аквариумного стекла и очищайте её поверхность, если она загрязнена, запылена или имеет следы конденсации из-за больших различий в температуре воды в аквариуме при высокой относительной влажности.



- Этот продукт предназначен исключительно для эксплуатации в помещении. Не устанавливайте его снаружи или температурах ниже замерзания.



- Это устройство не предназначено для использования людьми (включая детей) со сниженными физическими или умственными возможностями за исключением случаев, когда это проводится под надзором лиц несущих ответственность за их безопасность. Не разрешайте детям играть с устройством без соответствующего постоянного надзора.



- Всегда отключайте устройство от сети, если не используете и вынимайте аккумуляторы в процессе обслуживания или если разбираете и касаетесь его частей. Важно содержать робота в чистоте.



- Работайте с устройством сразу двумя руками. Протирайте робота влажной тряпкой от пыли и всевозможных осадков, которые со временем могут накапливаться. Перед очередным включением убедитесь, что все поверхности робота сухие.



- Никогда не дергайте за провод, чтобы отсоединить розетку. Возьмите в руки вилку и вытащите её из розетки.



- Необходимо постоянное наблюдение, когда робот используется детьми или в их присутствии.



- Никогда не используйте устройство доя других целей (кроме чистки аквариума). Не рекомендуется использование частей и приспособлений от робота, так как это может быть опасным.



- В случае, когда необходимо использование электрического удлинителя следует выбирать и использовать только разрешенный тип удлинителя с высоким электрическим рейтингом. Требуется соблюдать осторожность при подготовке провода, чтобы не споткнуться об него и выдернуть.



-  Для системы зарядки используйте только прилагаемый к РобоСнэйлу адаптер.



- Обслуживание: Чтобы обеспечить надлежащую полярность электрических соединений и запасных частей обслуживание должно выполняться квалифицированным электриком.



Стр. 18  - Гарантия

Аквадженезис Интернашнл – гарантирует работу устройства в отношении материалов и производства при эксплуатации в нормальных условиях, в течение одного года с момента приобретения.
